Роботизирана клетка за полиране на пластмасови изделия
Роботизирана клетка с compliant force-control flange и фиксирана wheel / belt станция — качеството на повърхността става рецепта, а не умение, което си отива с оператора.
Индустрии
- Пластмаси (довършителни операции)
- Потребителски стоки
- Автомобилно trim и интериор
Технологичен стек
- 6-осен индустриален робот (10–25 kg payload)
- Compliant force-control flange
- Polishing wheel / belt станция
- Затворена клетка с аспирация и HEPA филтри
- CE / SIL 2 ограда + safety логика
Контекст и предизвикателство
Линия за довършителни операции на пластмасови изделия, в която полирането преди опаковане и транспорт стои върху уменията на един човек — и сменя тон с всеки нов оператор, всяка смяна и всяка партида.
Качеството виси на един човек
Довършителната линия зависи от един опитен полировач; обучението отнема месеци, а изходното качество се колебае със смяна, умора и движение на персонала.
Ръчното полиране е физически тежка операция
Продължителна вибрация и стоене в неудобна поза водят до реален риск от травми — затова тази позиция има високо текучество и е трудна за попълване.
Кривите повърхности отделят майстора от начинаещия
Плоските лица са лесни; криви, стъпаловидни и многолицеви повърхности са мястото, където начинаещият полира до прозиране или оставя видими линии.
Прах и полиращи компоненти изискват отделна зона
Полиращите пасти и финият прах имат нужда от собствена аспирационна зона с адекватен капацитет — ръчните станции рядко я получават в необходимия размер.
Решение

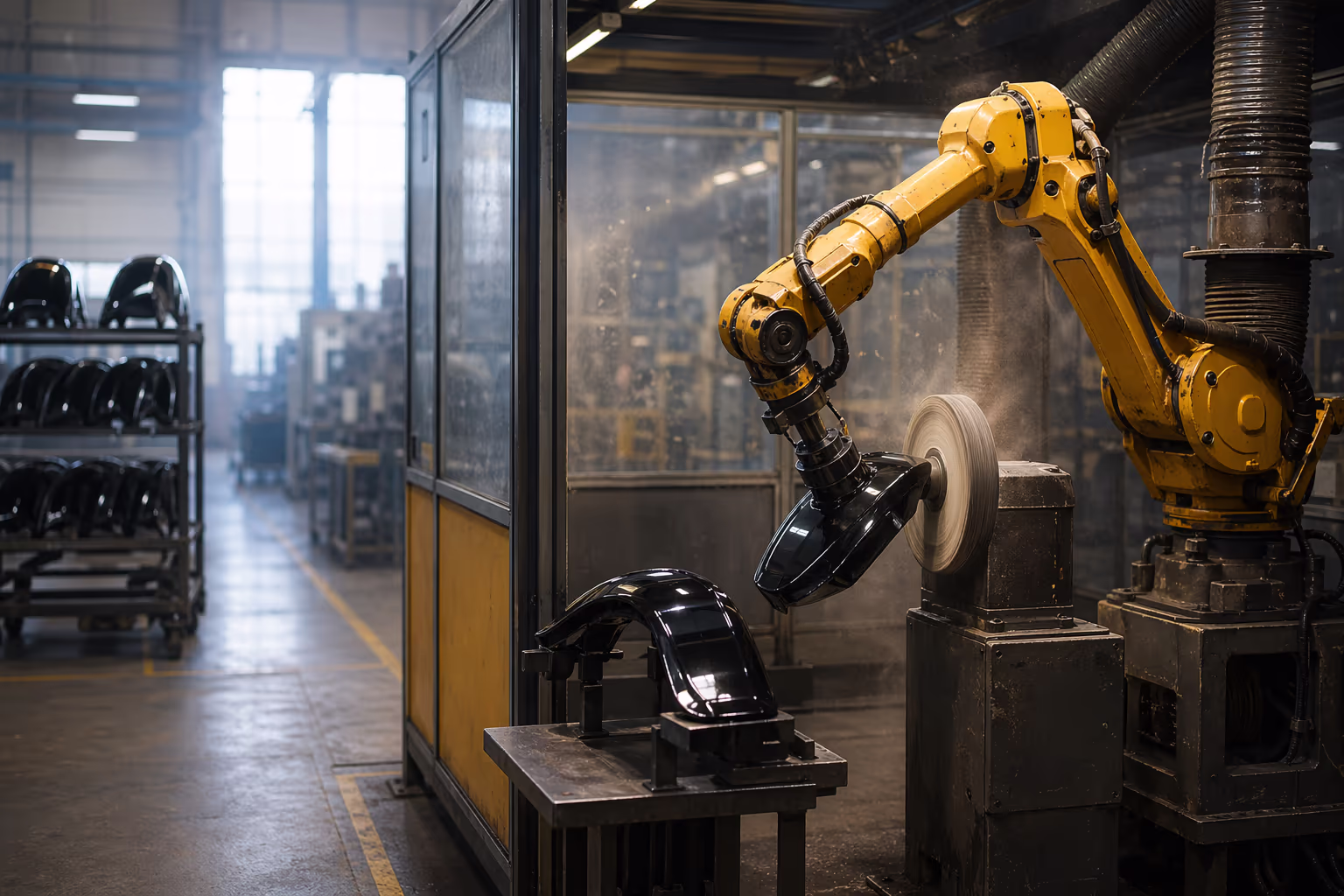

Затворена клетка с 6-осен робот, compliant force-control flange и фиксирана wheel / belt станция — натискът върху повърхността става калибрирана сила, а не стоика за кондиция; прахът остава вътре, операторът — отвън.
6-осен индустриален робот
Клас FANUC M-20iD / ABB IRB 1600 / KUKA KR 20 — reach и payload за детайла плюс грипера по цялата полираща траектория.
Compliant force-control flange
Калибрираната сила на притискане замества позицията като основна управлявана променлива; малките геометрични отклонения се поглъщат от flange-а, а не се превръщат в дълбаене или матови петна.
Фиксирана wheel / belt станция
Инструментът стои неподвижен, а детайлът пътува с робота; при големи изделия конфигурацията се обръща — инструмент на ръката, детайл върху джиг.
Path library по SKU
6-осен път с профил на силата за всяко лице на всеки SKU; сложните криви се превръщат в програма, а не в умение, което напуска компанията заедно с оператора.
Аспирация и HEPA филтри
Аспирацията се оразмерява спрямо конкретната паста, с HEPA филтър на изхода; операторът стои извън облака от полиращи компоненти, а не живее в него.
CE / SIL 2 + refill-safe клетка
Врата с interlock и safety controller; зареждането и разтоварването става през refill зона, която спира само засегнатата ос, а не цялата клетка.
Процесът стъпка по стъпка
Как се обхожда стандартна клетка за полиране на пластмаси — от baseline на грубостта на повърхността до валидация на Ra върху реална партида.
Аудит на SKU + baseline на повърхността
Измерваме реалната грапавост директно от шприц-машината и решаваме кои лица на кои SKU са козметично критични и кои само структурни; без тази базова линия клетката няма към какво да се валидира.
Избор на робот, flange и wheel / belt
Бюджет за compliance и cycle time спрямо най-проблемното лице на най-тежкия SKU; wheel или belt се избира по геометрия — тесни радиуси предпочитат belt, плоскости предпочитат wheel.
Path programming + dust containment
6-осен път на всяко лице на всеки SKU с профил на силата; аспирация, оразмерена спрямо конкретната паста; CE-съвместима ограда с interlock на refill вратата.
Commissioning + валидация на Ra
Валидиране на повърхностното качество срещу baseline-а върху реална партида, заключване на рецептите и предаване с runbook за един оператор — зареждане, разтоварване, смяна на рецепта.
Force-compliant
Калибрирана сила на притискане при всеки SKU
Ra 0.1–0.4 µm
Типична повърхностна грапавост след полиране
Dust-extracted
Затворена клетка с аспирация и HEPA филтри
CE / SIL 2
Стандартно ниво на безопасност
Свързани кейс стъди
Bin Picking на пластмасови изделия от леярски машини
Същата визионна логика като при металните пръстени — но настроена за прозрачни, гланцирани и тъмни пластмаси директно от леярските машини.
Вижте кейс стъдитоЗареждане на гумени заготовки във вулканизираща преса
COMAU робот с Gimatic хващач зарежда гумени заготовки от многоетажни стелажи във вулканизираща преса — с милиметрова точност, без оператор.
Вижте кейс стъдито“Полирането не е въпрос на позиция — то е въпрос на сила. Роботът държи силата постоянна; операторът я губи след третия детайл.”
