Bin Picking на пластмасови изделия от леярски машини

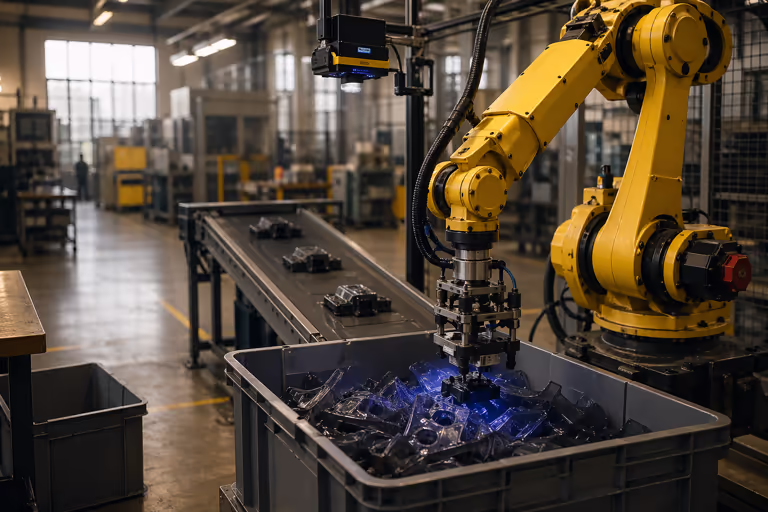

Стандартната визионна клетка за bin picking, но оптично настроена за прозрачни, гланцирани и тъмни пластмасови детайли, които пристигат хаотично от шприц-машина.
Индустрии
- Пластмаси (шприцване)
- Потребителски стоки
- Опаковъчни компоненти
Технологичен стек
- 6-осен индустриален робот
- 3D визия с поляризирана светлина
- Алгоритъм за bin picking от разбъркани детайли
- Комплайънт вакуумен / пневматичен гриппер
- Grasp planning срещу заплитане
Контекст и предизвикателство
Детайлите излизат от шприц-машина в насипен бин — прозрачни, гланцирани или черни пластмаси, върху които стандартните 3D камери не дават надеждно изображение.
Оптика срещу прозрачна и тъмна пластмаса
Стандартните 3D камери дават шум, дупки или фалшиви повърхности върху гланцирани, прозрачни и черни пластмаси — без подходяща осветителна стратегия алгоритъмът е сляп.
Хаотичен бин, направо от машината
Детайлите пристигат в произволни позиции, често все още топли, понякога с остатъци от разделител или мазнина — без човек, който да ги подреди преди камерата.
Flash, sprues и заплитане
Облаци, литници и кукообразни елементи карат съседни детайли да се захващат един за друг; стандартен grasp planner тегли цяла гроздка, не един детайл.
По-широк толеранс надолу по веригата
Handoff-ът е към табла, конвейер или вторична операция (подрязване, етикетиране, сглобяване) — не към CNC патронник, но повторяемостта остава задължителна.
Решение
Стандартна клетка за bin picking, но с визионна стратегия, подбрана за пластмаси, и грипер, който не деформира меката част — под един интегриран safety периметър до шприц-машината.
Поляризирана / структурирана светлина 3D
Кръстосана поляризация потиска блясъка върху гланцирани и прозрачни пластмаси; синьо-зелени LED-и със структурирана светлина дават контраст върху черни и тъмни цветове.
Алгоритъм за random bin picking
Работи върху хаотична пирамида, не върху фиксирана решетка — връща списък от кандидат-захващания с confidence score, избягва колизии със стените на бина.
Комплайънт gripping
Вакуумен масив или двупръстов захват с меки накрайници — хваща без следа по прозрачна повърхност, без да деформира тънкостенна пластмаса.
Anti-tangle grasp planning
Алгоритъмът отхвърля захващания, при които съседен детайл би бил издърпан; при нужда роботът прави разклащащо движение, преди да вземе следващия.
Regrasp / reorientation станция
Междинна точка, където детайлът се обръща или преориентира за конкретния downstream — табла, конвейер, подрязване, етикетиране или сглобка.
Layout до леярската машина
Клетката се вписва до или под дроп-зоната на шприц-машината — без да се добавя нов квадратен метър сграда, без междинен ръчен буфер.
Процесът стъпка по стъпка
Как се обхожда стандартна клетка за bin picking на пластмаси — от оптичен тест на реалните детайли до пускане под товар с библиотека от SKU рецепти.
Оптичен feasibility тест
Сканираме реални детайли в реален бин с кандидат-камери (поляризирана, синьо-зелена структурирана светлина); без чист 3D облак няма смисъл да се избира робот.
Оразмеряване на визия и грипер
Payload, reach и cycle time срещу най-проблемния SKU; избор между вакуум, паралелни челюсти или смяна на tool — според геометрията и теглото на детайла.
Safety integration
Ограда, light curtains и interlock между шприц-машината и клетката под един safety controller — CE / SIL 2 от ден едно, не като добавка накрая.
Commissioning + SKU рецепти
Всеки SKU с рецепта в HMI: параметри на визията, gripper tool, downstream поза; пускане под товар на реална партида с фин тунинг на confidence прагове.
200–1000/h
Типична производителност (детайли/час)
±0.5 mm
Типична точност на поставяне при handoff
Polarised 3D
Визионна система за прозрачни и тъмни пластмаси
CE / SIL 2
Стандартно ниво на безопасност
