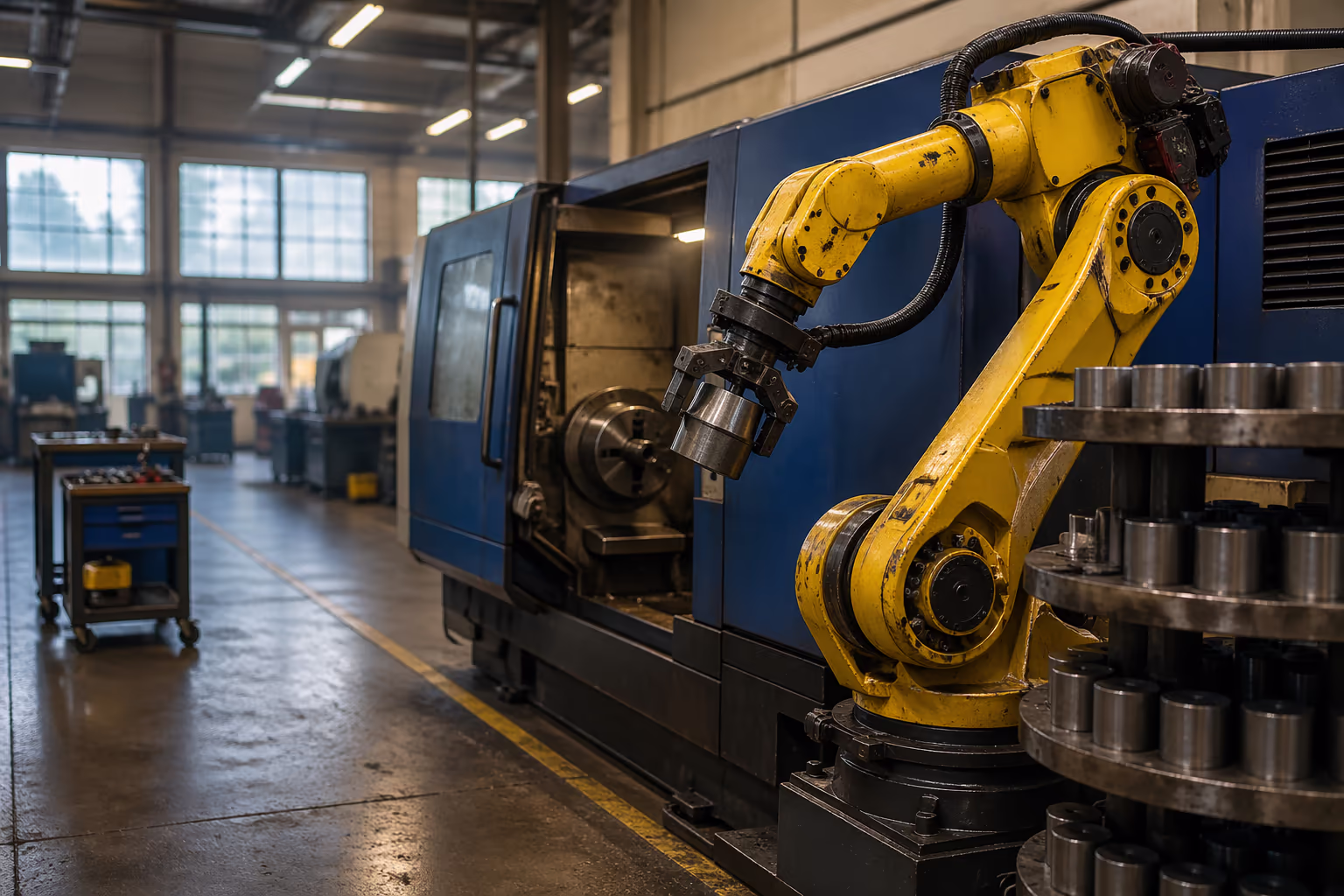

Роботизирано обслужване на единичен CNC с магазин за детайли
Стандартна клетка с един 6-осен робот и multi-tier магазин за детайли — шпинделът продължава да реже, докато операторът е на друга машина или извън смяната, с door + chuck handshake и унифицирана safety логика.
Индустрии
- Машинна обработка
- Job shops и малки серии
- Метални компоненти
Технологичен стек
- 6-осен индустриален робот (10–25 kg payload)
- Ротационен / многоетажен магазин за детайли
- Door + chuck handshake по Profinet
- Gripper за prismatic / turned blank
- CE / SIL 2 ограда + safety логика
Контекст и предизвикателство
Job shop с един CNC струг или обработващ център, който работи на една смяна — не защото машината не може повече, а защото няма кой да я зарежда през нощта и през уикенда.
Една смяна заради захранването
CNC-то работи на една смяна, защото няма кой да го зарежда — шпинделът е способен на повече, логистиката около него не е.
Шпинделът чака оператора, не детайла
Между зарежданията шпинделът стои; в рамките на една смяна тези секунди се натрупват в цяла смяна изгубен капацитет.
Нощните и уикенд часовете са недостижими
Lights-out работа изисква буфер от готови заготовки, който човешки рафт не осигурява и който човек не може безопасно да допълва по време на цикъл.
Смяна на SKU е ръчна
Заготовка, програма и gripper се сменят заедно; без рецепта и подготвен магазин changeover-ът струва повече, отколкото трябва.
Решение
Стандартна клетка с един 6-осен робот, ротационен или многоетажен магазин, door + chuck handshake и унифицирана CE / SIL 2 safety логика — магазинът се пълни, без да се спира цикъла.
Един 6-осен индустриален робот
Клас FANUC M-20iD / ABB IRB 1600 / KUKA KR 20 — payload и reach за цилиндрична или призматична заготовка и за готовия детайл в един и същи цикъл.
Ротационен или многоетажен магазин
Капацитет, оразмерен за пълен lights-out прозорец — смяна, нощ, уикенд; ротационен за обли заготовки, многоетажен за призматични.
Door + chuck handshake по Profinet
Отварянето на вратата и състоянието на chuck-а се обменят като първокласни сигнали — роботът не се състезава с вратата и не форсира chuck-а.
Gripper за конкретната геометрия
Паралелни челюсти или вакуум, настроени за заготовката и за готовия детайл, с достатъчно захват за замърсена със стружка заготовка.
HMI рецепти по SKU
Геометрия на заготовката, препратка към CNC програмата и gripper tool, версионирани по SKU в HMI; changeover става pick-list, не ръчна настройка.
CE / SIL 2 + refill-safe магазин
Safety controller, ограда и отделна light curtain или врата над зоната за дозареждане — операторът пълни магазина, без да спира цикъла.
Процесът стъпка по стъпка
Как се обхожда стандартна клетка с магазин — от одит на смяната и SKU-микса до пускане под товар с реален lights-out прозорец.
Одит на смяна и SKU микс
Колко дълъг трябва да е lights-out прозорецът, колко SKU се въртят и кой е най-дългият непрекъснат cutting window за едно зареждане на магазина.
Дизайн на магазин + избор на робот/gripper
Капацитет на магазина спрямо нужния прозорец; payload и reach на робота спрямо най-тежката заготовка; gripper спрямо най-замърсения SKU.
Safety интеграция
Вратата на CNC-то, периметърът на робота и зоната за дозареждане на магазина — под един safety controller. Дозареждане по време на работа, не при спрян цикъл.
Commissioning + HMI рецепти
Всяка SKU с заготовка, програма и gripper; пускане под товар с оператор на смяна и тунинг за реален lights-out прозорец преди предаването.
Unattended hours
Типичен прозорец на необслужвано рязане за едно зареждане
1:1
Един робот, един CNC, един буфериран поток
40–200 blanks
Типичен капацитет на магазина
CE / SIL 2
Стандартно ниво на безопасност
